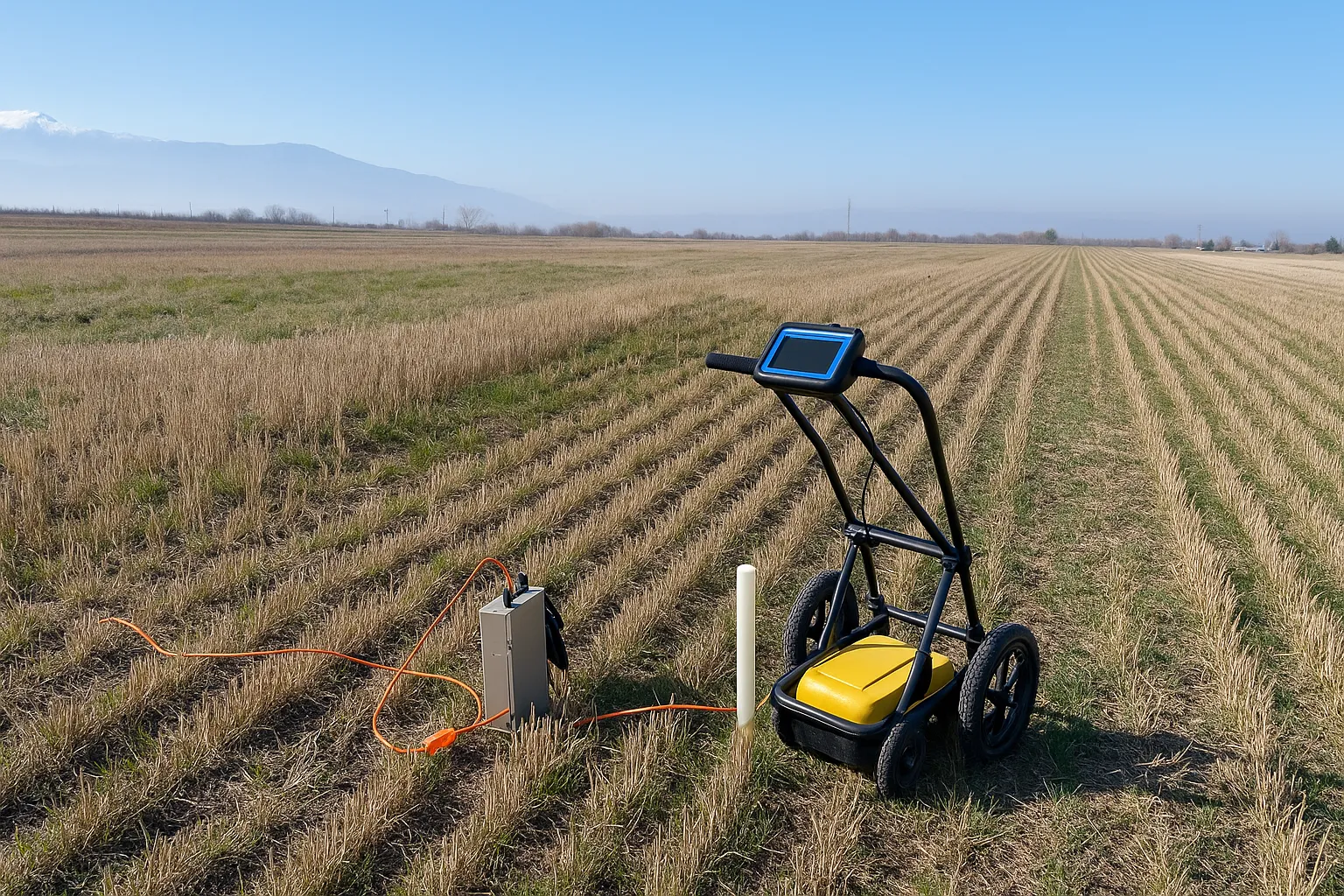

Георадар за вода – локализиране на водоносни пластове
Георадарът е един от най-бързите методи
за изследване на подземни структури и локализиране на водоносни пластове.
Той работи безразрушително и предоставя ценна информация за слоеве,
аномалии в геоложката структура, контактни зони и потенциални водоносни хоризонти.
За да осигурим максимална точност, комбинираме георадара с други
геофизични проучвания за вода,
което позволява надеждно определяне на точка и дълбочина за сондаж.
Какво представлява георадарът (GPR) и как помага при търсене на вода?
Георадарът (Ground Penetrating Radar) работи с електромагнитни импулси, които проникват в земните слоеве и се
отразяват от граници между материали с различни електрични свойства (влажност, порьозност, минерален състав и плътност).
Така се получава „сканиране“ на подземната структура с висока резолюция.
При търсене на подземни води GPR не „вижда“ директно водата, а открива промени в средата, които често са свързани с
водонаситени зони, контактни линии и напукани участъци, където се акумулира вода. Това позволява идентифициране на:
различни геоложки слоеве и тяхната дебелина;
зони с повишена влажност и водонаситеност (индикативно);
пукнатини, разломи и структурни зони, в които често се акумулира вода;
контактни линии между почва и скала — ключови при определяне на водоносни хоризонти;
аномалии (стеснения, кухини, нарушени участъци), важни за планиране на сондаж.
Методът е бърз, надежден и безразрушителен, приложим при много терени и осигурява ценна
предварителна информация преди извършване на
сондаж за вода.
За най-добър резултат го използваме като част от комбиниран подход с допълнителни измервания и хидрогеоложки анализ.
Кога георадарът е най-подходящ?
При сухи до умерено влажни почви и терени с добри условия за проникване на сигнала
При седиментни и вулкански отложения, както и в напукани скали (често добри водоносни зони)
Когато е необходимо бързо предварително проучване и картографиране на структури
За определяне на контактни зони и структурни промени, които контролират движението на подземни води
При търсене на вода в плитки до средно-дълбоки хоризонти, където резолюцията е ключова
В добри условия георадарът за вода дава отлична детайлност и е перфектен за първоначален оглед на терена
и за локализиране на най-перспективните участъци за водовземане.
Ограничения и как ги компенсираме
Глинести и силно проводими почви → затихване на сигнала; комбинираме с ВЕС/съпротивителни методи и регионални данни
Дълбоки хоризонти → използване на по-ниски честоти + допълнителни методи за потвърждение
Недостъпен терен, включително под настилки → предварително планиране на профили и оптимизация на трасетата
Правилната методика елиминира слабостите на един метод и гарантира по-сигурен резултат.
Затова при търсене на вода разчитаме на комбинирана интерпретация, а не на един-единствен сигнал.
Как работи целият процес на проучване с георадар?
1. Предварителен анализ – геология, хидрогеология, релеф, достъп и нужди от водопотребление.
Определяме реалистични цели и избираме оптимална методика.
2. Теренни измервания – извършваме радарни профили по план, като подбираме честоти според очакваната дълбочина.
При необходимост добавяме и други измервания за потвърждение.
3. Обработка – прилагаме филтри и корекции, за да се отдели полезният сигнал от шума и да се изяснят отраженията.
4. Интерпретация – анализираме слоестост, контактни линии, структурни зони и аномалии, свързани с възможни водоносни участъци.
5. Препоръка – предлагаме най-подходяща точка за сондаж и ориентировъчен дълбочинен диапазон,
заедно с логика „защо точно там“.
При сложна геология и хидрогеология или слабо пропускливи почви/скали георадарът се използва като част от пакет с
геофизично проучване за вода,
за да се намали рискът и да се повиши надеждността на избора.
Какво получавате след георадарно проучване?
Подробен отчет (PDF) с профили, анализи и обяснения на достъпен език
GPS координати на препоръчаната точка (или точки) за сондаж
Ориентировъчен дълбочинен диапазон и вероятностен модел
Препоръки за сондаж, конструкция и следващи стъпки
На практика това означава по-малко „проба–грешка“ и по-голям шанс да се избере най-перспективният участък,
с оптимална дълбочина и по-нисък риск от излишни разходи.
Как работи георадарът (GPR) при търсене на подземни води?
Георадарът използва електромагнитни вълни с висока честота. При преминаване през подземните слоеве сигналът се отразява
от граници между материали с различни електрични свойства – например промяна във влажност, порестост, минерален състав
или плътност. Получените профили с георадар позволяват да се проследят структури, които често контролират наличието и
движението на подземни води.
При много обекти най-ценната информация е свързана с контактни зони (почва–скала), напукани участъци,
структурни линии и зони с променени свойства. Това помага да се избере точка, която е по-вероятно да „пресече“ водоносен
хоризонт или водопроводяща структура.
Георадар или други методи – кога какво е по-добре?
Георадарът е отличен за структурна картина и детайлност, но при глинести и проводими почви реузлтатите може да са под въпрос.
Тогава електрическите методи (като ВЕС/резистивни профили) често дават по-достоверна информация за геоложкият разрез и възможността за насищане с вода.
GPR → висока резолюция, бърз оглед, отличен за контактни и структурни зони
Електрически методи → по-добри при глини/минерализация и при нужда от по-голяма дълбочина
Комбинация → най-надежден подход за избор на точка и ориентировъчна дълбочина
Какво реално „дава“ георадарът преди сондаж?
Георадарното проучване не е магия и не може да замени сондажа, но значително намалява риска.
То подпомага избора на най-перспективния участък, показва структурни особености и позволява по-реалистично планиране.
по-точен избор на точка;
по-добро планиране на дълбочина и конструкция;
намаляване на излишни опити за сондиране и разходи;
по-сигурна основа за последващи решения.
Често задавани въпроси (FAQ)
Дава ли георадарът гаранция, че има вода?
Не. Георадарът визуализира структурите в дълбочина и открива аномалии. Надеждността се повишава чрез комбинирана методика, интерпретация и допълнителни измервания.
До каква дълбочина достига?
Зависи от типа почва, минерализацията и честотата на антената – от няколко метра до стотици метри, а при необходимост и повече.
Колко време отнема проучването?
От 2 часа до 1 ден, според площта, достъпа и нуждата от допълнителни профили или методи.
Подходящ ли е георадарът за глинести почви?
В глинести и проводими почви сигналът затихва по-бързо. В такива случаи комбинираме с електрически методи и налични данни, за да постигнем надежден резултат.
Каква е разликата между георадар за вода и геофизично проучване?
Георадарът за вода е конкретен инструмент използващ геофичеин метод. Геофизичното проучване е подход, който може да включва GPR, електрически или друфи геофизични методи и анализ, така че резултатът да е максимално аргументиран.
Как работим на терен
Всеки обект започва с анализ на конкретната ситуация – терен, достъп,
налична информация и нуждите на клиента. Не използваме универсални решения.
първоначален разговор и преценка дали има смисъл от намеса;
работа на място с подходящата методика;
анализ на резултатите и честна обратна връзка;
препоръка за следващи стъпки (или отказ, ако няма смисъл).
Целта ни не е „да създадем услуга“, а да се стигне до работещо решение.
Георадар и сондажи – каква е връзката?
Георадарното проучване е идеалната първа стъпка преди изграждане на
сондаж за вода.
То позволява да се избере най-перспективната точка и подходящата дълбочина,
като по този начин се увеличава възможността за прокарване на водообилен и с подходящи параметри сондаж без излишни разходи.
